制冷空调中的制冷系统，一般用铜铝等有色金属材料，在制造、安装和维修过程中，管道的焊接是关键的一环，它不但影响美观，更重要的是影响到系统能否正常工作的问题，必须引起高度重视。

　　空调铜管是指连接空调器室内机与室外机的连接铜管。空调铜管具有质地坚硬，不易腐蚀，且耐高温、耐高压等特点，因此深受人们的喜爱。空调铜管可以分为普通空调铜管和脱脂空调铜管两个种类。当然也可以根据空调铜管的用途分为R22空调铜管、R410A中央空调铜管、毛细铜管、异形铜管等。

　　空调在安装的时候，新冷媒空调都是使用专用的R410A空调铜管来连接空调外机和内机的，而空调连接管R410A铜管的焊接直接是影响制冷效果的因素，正确的操作步骤很重要。

　　铜管与铜管焊接一般采用银焊，银焊条的含银量为 25％、15％或 5％；也可用铜磷系列焊条。它们均具有良好的流动性，并不需要焊剂。

　　焊料的选用

　　铜管是制冷装置的重要原材料，主要用于制作换热器和连接管道、管件。制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。

　　1、对同类材料的焊接

　　铜与铜的钎焊可选用磷铜焊料或含银量低的磷铜焊料，如2%或5%的银基焊料。这种焊料价格较为便宜，且有良好的溶液，采用填缝和湿润工艺，不需要焊剂。

　　2、对不同类材料的焊接

　　铜与钢或铜与铝的焊接可选用银铜焊料和适当的焊剂，焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。

　　铜与铁的焊接：可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。

　　焊接操作

　　对焊接不同的材料，不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整时根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。

　　1、火焰的种类及特点

　　（1）炭化焰：其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700左右，可用于对管道的烘烤等。

　　（2）中性焰：其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决定了火焰焰心的直径，而混合气的流速，则决定了焰芯的长度，中性焰的火焰分3层，焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色变成为橙色和蓝色，温度约为3000~3500℃左右，氧气与乙炔气的体积之比为1:1.2 制冷空调的管件焊接多使用中性焰。

　　（3）氧化焰：其特点是是焰芯是圆锥形，长度明显地缩短，轮廓也不清晰，颜色暗淡，外焰也缩短了，火焰是蓝色，火焰燃烧时伴有响声，响声大小取决于氧气压力，氧化焰的温度高于中性焰，适用于黄铜的管件焊接。火焰的性质是根据被焊金属种类及其性质来选择的，应注意科学地选择使用。

　　2、火焰的调节：

　　点燃前先按操作规程分别开启氧气瓶和乙炔气瓶的阀门，使低压氧气表指示在0.2~0.5Mpa左右，乙炔气的眼里表指示在0.05Mpa左右。然后微开焊枪的氧气阀。再微开焊枪上的乙炔气阀，同事，从焊嘴的后面迅速点火。切不可在焊嘴正面点火，以免喷火烧手。点燃后即可调节，两阀的调节就是调节氧气与乙炔气浸入焊枪混合气的比例，从而得到不同的火焰。

　　3、焊接步骤

　　（1）准备与配管：

　　1. 检查氧气瓶和乙炔瓶内的量是否足够。

　　2. 核对图纸要求，保证各部件的齐全无缺，功能完好。

　　3. 保证管路光路横平竖直，注意各阀件的方向性。

　　4. 根据图纸要求的尺寸和管径，用卷尺量取相应的长度，并用线号笔几下位置。

　　5. 较粗的铜管要固定后，再用割刀拆下，要保证割口平齐，不变形。

　　6. 用锉把割口毛边锉平，并用抹布擦拭干净。

　　7. 将要焊接管件表面清洁或扩口，扩完的喇叭口应光滑、圆正、无毛刺和裂纹，厚度均匀，用砂纸将要焊接的铜管接头部分打磨干净，最后用干布擦干净。否则，将影响焊料流动及焊接质量。

　　8. 除紫铜与紫铜焊接外，所有管件在焊接前都应用纱布或不锈钢丝刷清理，露出光亮金属表面。（内为表面均要清理，金属屑及砂粒应清除干净）

　　9. 对将要焊接的铜管互相重叠插入（注意尺寸）并圆心对准。

　　（2）保护：

　　1. 焊接时应在被焊管通低速氮气，防止氧化。

　　2. 乙炔气应通过无氧化焊接发生器，防止焊接物件外表面氧化。

　　（3）焊接：

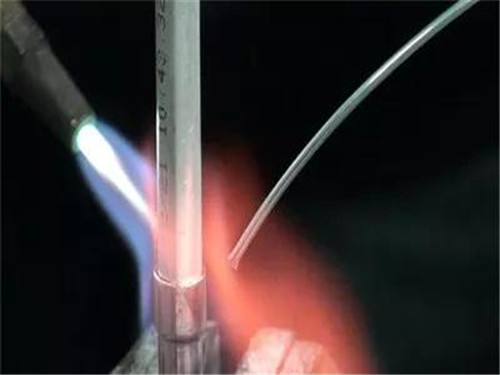

　　1. 焊接时，必须对被焊件进行预热。将火焰烤热铜管焊接处，当铜管受热至紫红色时，移开火焰后将焊料靠在焊口处，使焊料熔化后流入焊接的铜件中，受热后的温度可通过颜色来反映温度的高低，暗红色：600摄氏度左右；深红色：700摄氏度左右；橘红色：1000摄氏度左右。

　　2. 焊接时，气焊火焰不得直接加热焊条。

　　3. 对于高温条件下易变形，损坏的部件应采取相应保护措施。如角阀、蒸发器，冷凝器等要用湿纱布包扎接口后再进行焊接，对于电磁阀、膨胀阀、液镜、四通阀，能拆开的一定要拆开后焊接，不能拆的同样采取以上措施。

　　4. 焊接时，在焊完后将铜管进行退火时，退火温度不低于300摄氏度。

　　5. 焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣。

　　（4）补焊：

　　1. 在试压过程中发现焊接有渗漏的地方应进行补焊，补焊时要将系统试压的氮气放掉，焊后要重新试压。

　　2. 补焊前腰将表面的氧化层，用纱布擦净。补焊后，要将氧化皮清除干净，在水中淬火后，应将铜管烘干，不得有水滴存在。

　　3. 全部焊完后，要用氮气将系统吹净。

　　焊接步骤总结

　　1、准备焊接用气体、设备和材料；

　　2、穿戴好防护用品；

　　3、检查焊接用设备、工具的状态；

　　4、开启瓶阀，调节氧气减压器控制出口压力为0.15~0.2MPa，调节乙炔减压器控制出口压力为0.01~0.02MPa；

　　5、打开乙炔调节阀—点火—调整乙炔调节阀，使火焰长度适中；

　　6、打开氧气调节阀—缓慢凋节使火焰成中性焰；

　　7、按中性焰（小）→加乙炔→羽状焰变大→加氧气→调为中性焰（大）的顺序调节火焰；

　　8、按中性焰（大）→减少氧气→出现羽状焰→减少乙炔→凋为中性焰（小）的顺序凋节火焰；

　　9、使焰心尖端距焊件2~4mm，与管子垂直，对焊缝全长均匀加热至喑红色；

　　10、涂上钎剂，在钎剂成为透明液体且均匀浸润焊缝时，将涂有钎剂的焊料送入加热，直到焊料充分熔化并饱满地填充焊缝；

　　11、移去火焰，在焊料完全凝固之前，保持焊件不相互错位；

　　12、关乙炔阀，然后关氧气阀熄火；

　　13、调松减压器，关闭瓶阀；

　　14、整理工具、设备，淸扫现场。
